地埋式水平壓縮垃圾站：



6-8方壓縮垃圾站配套車型 ：東風140或東風145對接式垃圾車



6方地埋式垂直壓縮垃圾站:
外形尺寸：6200×3000×5700（mm）;
垃圾塊尺寸：1550×1600×1300（mm）/2塊，**大壓力120T,電機功率15KW,壓實密度0.6T/m3；



8方地埋式垂直壓縮垃圾站:
外形尺寸：6200×3100×5700（mm）;
垃圾塊尺寸：1700×1800×1400（mm）/2塊，**大壓力120T,電機功率15KW,壓實密度0.6T/m3；



10方地埋式垂直壓縮垃圾站配套車型 ：東風天錦、東風145或東風153對接式垃圾車



10方地埋式垂直壓縮垃圾站:
外形尺寸：7200×3300×5900（mm）;
垃圾塊尺寸：2050×1800×1400（mm）/2塊，**大壓力120T,電機功率15KW,壓實密度0.6T/m3；







專用功能說明：

我公司生產的地埋升降垂直壓縮式垃圾中轉站主要由立柱導向架（邊支架）、箱替、電機、電控部分、液壓**系統、

殺蟲除臭系統等組成、產品廣泛用于城市、街道、生活區、監獄（另有特殊裝置）、**、車站、**生活區、

公路服務區、農貿市場、**、公園景區、住宅區等多種場所。



高配置負載銘感液壓**系統：內設置有主安全閥、流量**閥、過載閥、壓力補償閥、擔心愛那個進油閥、

先到**閥。采用該**系統換向平穩、操作輕盈、復合操作時各執行原件互不干涉，提高工作效益；

延長設備使用壽命；遠程液壓**取代傳統電控，安全更高效





水平壓縮式垃圾站特點

(1)產品總體描述：
我公司生產的側翻式垂直壓縮垃圾站是一種新型高效安全的垃圾處理設備，它具有以下幾個顯著特點：1.設備站房內空高度低于5米，比一般垂直站低2-4米,降低了站房造價。2.工效高，大油缸壓縮垃圾, 節省工序時間,其壓縮行程比一般垂直站減少三分之二（由3-4米減少到1米）既節能又提高了工效。3. 所有易損件及零部件都可在地面上完成維修及更換，節省維修時間，提高了垃圾站的使用效率。4.垃圾傾入口地平面以上無壓頭等物懸停，更適合各類垃圾運輸車輛傾倒垃圾，亦使操作工人無壓抑感，感覺較舒適。
A.使用效果方面介紹：
1、實施活動梁鎖止垂直壓縮。垃圾破碎，脫水、壓縮一次完成，工作效率高，壓實垃圾時間≤40min；
2、翻板式壓頭：壓頭在完成對垃圾的壓縮后，側翻旋轉**垃圾箱體的側面豎置，挪空了箱體上方所有障礙，使操作者方便又省時。
3、側翻豎置的壓頭裝置，結構緊湊，占地很小，美觀又方便。
4、垃圾站地坑為-1.75m，保潔、排水較為方便。
5、污水收集排放系統。在壓縮箱的底板及側板下部開設污水排放孔，垃圾污水通過排放孔經過收集槽，，再進行集中排放，流入地坑的預埋管中，進入污水收集井,經自動排污系統，再排入市政排污管網系統。經過多年的實踐證明，該污水收集排放系統是行之有效的。
6、配有噴淋除塵/減臭系統，地坑清洗系統，防垃圾跌落地坑系統等,垃圾站的環境衛生達到《環境空氣質量標準》（GB3095-1996）。

B.技術方面介紹：
1.機械部分介紹：
所有材料選用武鋼和新鋼產國標板型材，全部采用CO2氣體保護焊，焊縫美觀強度又高，垃圾箱底板選用優質10㎜厚16Mn合金鋼板，耐磨又抗腐蝕。整個機架堅固耐用。
2.外觀部分介紹：
垃圾站面漆均勻，光亮、完整和色澤一致，沒有粗糙不平、漏漆、錯漆、皺紋、針孔以及嚴重流掛等缺陷；面板平整，沒有凸凹不平以及變形；焊接外部沒有目測可見的明顯缺陷，包括裂紋、空穴、固體夾雜、未融合、未焊透、形狀以及其他缺陷。
3.電氣**部分介紹：
PLC編程**器選用日本三菱公司產品，中間繼電器元件選用法國施耐德產品，傳感器元件選用日本歐姆龍產品。其他元件正泰公司產品。電路采用程序優化設計,設計合理、性能**，動作可靠，操作簡單。采用電液互鎖。電氣**系統的運行符合**有關安全規定。
4.液壓系統部分介紹：
液壓油缸、液壓泵站全部為公司自行設計生產，**新復合密封結構，其中密封件選用世界**美國派克公司產品，經久耐用，在額定油壓下液壓系統無外滲漏油現象。液壓元件選用國內**華德公司產品，經久耐用。自行開發生產的液壓系統高度集成，傳動效率高，噪音低，高效節能，故障率低，性能可靠,元件布置合理,維修十分方便。垃圾箱上升狀況下，若電源中斷，設有安全措施，保證垃圾箱安全下落到坑內；液壓油的選擇符合相關規定，油箱內的油溫符合相關規定。
5.使用性能介紹：
推鏟能將垃圾卸干凈；垃圾壓縮時，推鏟、壓頭、垃圾箱和壓縮機箱不會產生**性變形；垃圾箱上升、下降過程中能保持平穩。


壓裝機結構：壓縮機集裝料、壓縮、舉升及推料裝置為一體。
采用整體式箱體結構，壓縮倉、儲存?zhèn)}、推鏟機構合為一體，實現垃圾壓縮過程的封閉作業。
1、壓裝效率高，垃圾經壓縮后，成為整塊垃圾，經壓縮推頭推入轉運車進行轉運。轉運方式：密閉式垃圾轉運車轉運。
2、適用垃圾類別：生活垃圾、固體廢棄物等；適用垃圾收集方式：人工投入、人力板車、三輪保潔車、小型自卸車收集等。
3、垃圾在壓縮、貯存、卸料等作業過程中始終處于封閉狀態，避免了二次污染，并減少了臭氣的外溢。
4、箱體主鋼板采用8mm耐磨性好的Q235低合金高強度結構鋼制作，箱體表面進行防銹防腐處理。油泵采用變量柱塞泵。

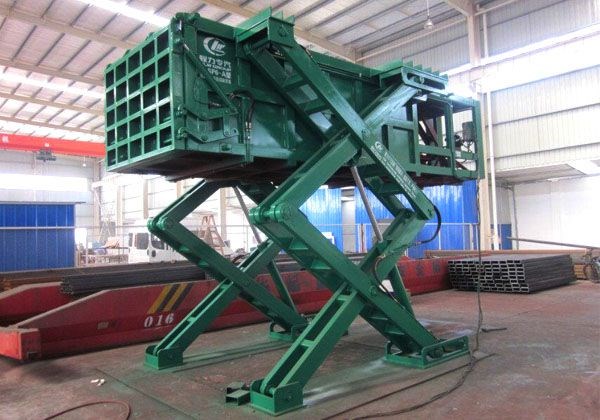

5、安裝方便、占地面積小、安全可靠。整機舉升采用液壓剪式升舉機構原理操作。箱體機構完全沉于地下，占用場地面積小。
6、污水收集排放處理方式：采用污水泵。垃圾壓縮后產生的污水經排入污水井，并入城市建設下水道管網。
7、全電控PLC編程**，設有操作程序間的互鎖功能，避免誤操作造成設備損壞及人身安全事故發生?？蓪崿F(xiàn)自動和手動兩種**方式切換，當電氣系統出現故障或調試檢修時，可手動操作液壓系統繼續工作。自動化程序**、操作簡單、維修方便。
8、噴霧除臭降塵系統：設備可選配噴霧除臭降塵系統，可有效防止垃圾異味及揚塵彌漫，保障垃圾中轉站的衛生整潔，更有效地保障環衛作業人員的工作環境和身心健康。
安全裝置：壓縮設備安裝有防墜器等安全裝置，從而加強了大箱后的檢修、清掃地坑等工作的安全保護。
小型垃圾轉運站空間霧化除臭系統使用QT-SW-01系列設備。由主機和配套的高壓管、 噴嘴及配件組成。主機是集電機水泵、水箱和電氣**為一體，安放在靠近水源電源和排污口的 位置。垃圾站以三面環繞的方式架設高壓管，其高度設定為略高于垃圾站設備但不影響其正常 作業，在高壓管上以1.5米的距離均勻布置霧化噴頭（根據現場情況合理布置，例如噴頭間 距、合理避開門口、電器設備等）。




項目名稱	單位	產品型號及參數
		CLW-JGDM-06	CLW-JGDM-08	CLW-JGDM-10
箱體容積	m3	6	8	10
垃圾塊參考尺寸	m	2.8*1.8*1.2	3.7*1.8*1.2	4*1.8*1.4
設備功率	kw	11	15	15
液壓系統工作壓力	mpa	25	25	25
**大壓縮比	T	53	63	80
垃圾壓縮比		2:3-3:1可調節	2:3-3:1可調節	2:3-3:1可調節
垃圾塊參考質量	T	3-5	5-7	7-9
電源	V/HZ	380/50	380/50	380/50
舉升方式		側邊舉升	側邊舉升	側邊舉升
**大舉升高度	m	≥2.9	≥2.9	≥2.9
設備外形尺寸	mm	6070*3500*1600	6770*3500*1600	7300*3580*1810
地坑尺寸	mm	5950*3380*1570	6650*3380*1570	7180*3460*1780
**方式		手動**/PLC自動**
標準配置		垃圾壓縮設備
選裝配件		無線遙控、地坑沖洗系統、**投料設備、噴霧沖洗除臭系統、污水收集排放系統

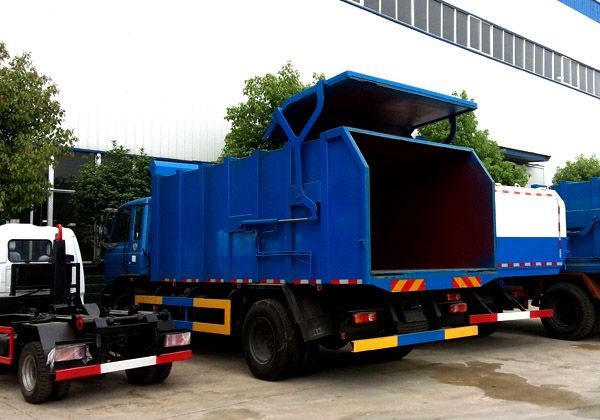

配套車輛	壓縮式對接垃圾車

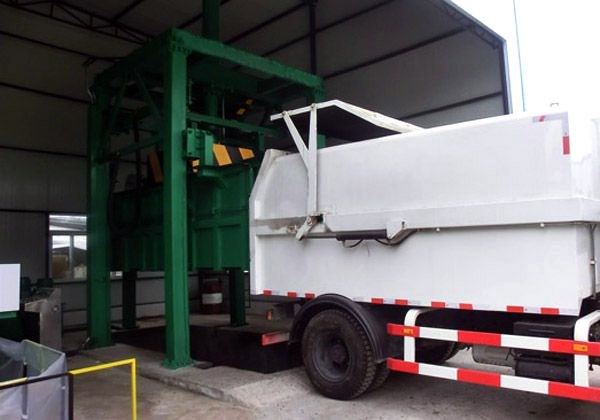

地埋式水平垃圾壓縮機設備方案實景圖

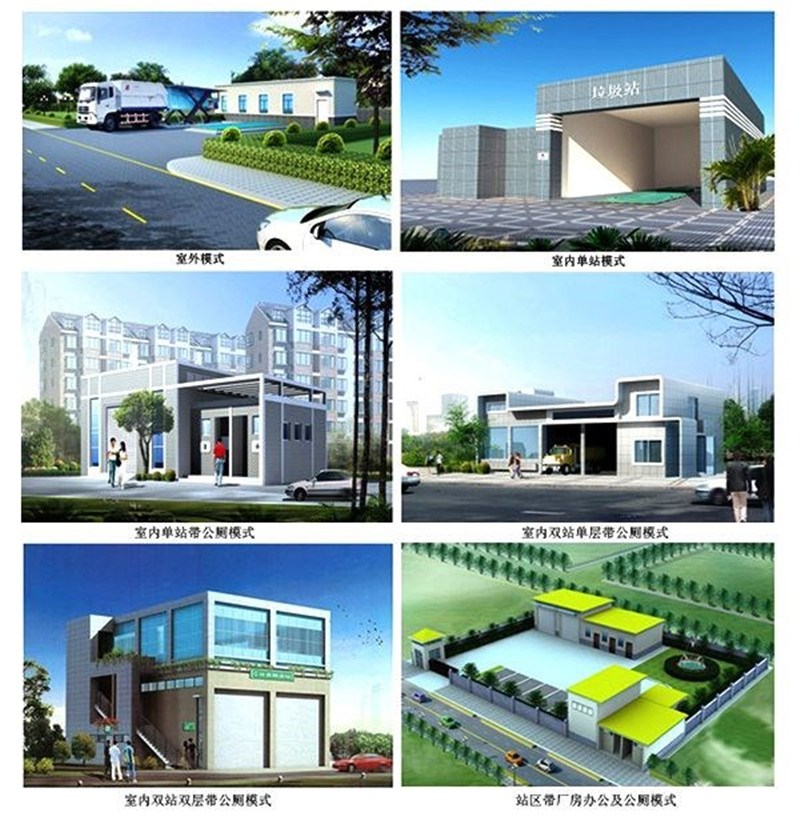

地埋式水平壓縮垃圾站建設模式展示

售后服務承諾書

本公司是一家專用汽車企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司能力的不斷提升和出口貿易的展開，售后服務體系得到了完善。

服務體系

一、服務體系是質量管理體系的重要環節。
二、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。

三、服務宗旨：專業創造價值，誠信鑄就未來！

四、服務機構：在銷售公司**下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作。

服務原則

在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、制造、裝配原因引起的產品機件損壞，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料，售后服務部門確認后實行三包服務。

具體服務如下：

1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。

2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。

3、免費培訓操作員：

⑴ 由我廠安排**工程師現場指導，學習理論及實際操作；
⑵ 掌握專用車的基本理論，性能以及功能；
⑶ 按程序能熟練的操作；
⑷ 能進行正常的日常維護，排除一般技術故障。
